Плоские, секторные нагреватели (СКП)

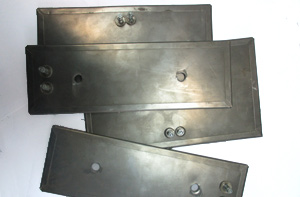

Плоские и секторные электронагреватели (СКП) применяются для нагрева, пресс-форм, электроножниц, клеевых агрегатов и используются в качестве комплектующих в промышленных установках, электропечах и других нагревательных приборах.

Конструкция плоских нагревателей

Конструктивно плоский электронагреватель представляет собой корпус из листового черного, медного, или нержавеющего металла толщиной 0,5 мм, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента).

Конструктивно плоский электронагреватель представляет собой корпус из листового черного, медного, или нержавеющего металла толщиной 0,5 мм, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента), спираль которого изолирована друг от друга и от корпуса при помощи изоляционного материала (слюдопласт, миканит, керамика).

Плоский электронагреватель изготавливается по техническому заданию заказчика, в соответствии с геометрическими и электротехническими параметрами заказчика (длина, ширина, мощность, напряжение, тип крепления, тип электрических выводов, а также наличие технологических отверстий под крепеж или термопару и др.).

Контактные выводы наргевателя могут быть выполнены следующим образом:

гибкие провода в термостойкой или иной изоляции;
резьбовые стержни;
разъем (под розетку шнура для чайника или иную требующуюся).

Конструктивные параметры наргевателя плоского секторного (СКП)

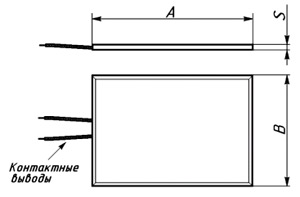

A – длина, B – ширина, S — толщина

Размеры плоского нагревателя:

размеры длины – от 50 до 1000 mm
размеры ширины – от 20 до 1000 mm
размеры толщины:
- при слюдопластовой изоляции от 3 до 5 мм
- при керамической изоляции от 10 до 15 мм

По согласованию возможно изготовление СКП с иными требующимися конструктивными элементами и геометрическими параметрами.

Обозначения плоских электронагревателей

Пример условного обозначения плоских электронагревателей приведен ниже:

Нагреватель для электроножа, размером 26 мм на 800 мм, мощностью 600 ватт и напряжением 220 вольт

L26xL800xP600xV220

Корпус плоских секторных электронагревателя выполняется негерметичным.
В корпусе нагревателя СКП могут быть выполнены отверстия, пазы, другие конструктивные элементы.
Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см² (расчет ведется только по поверхности, контактирующей с нагреваемой средой).
Максимальная температура нагреваемой среды – 300°С.

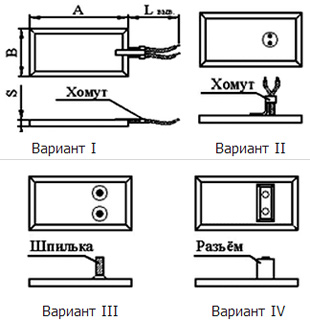

Варианты исполнения контактных выводов плоских нагревателей:

1. Термостойкие провода выведены с торца
2. Термостойкие провода выведены вверх
3. Шпильки с резьбой М4 или М5
4. Чайниковый разъем
Из приведенных выше вариантов, самым оптимальным является 3 вариант.

При исполнении контактных выводов в виде шпилек с резьбой обеспечивается не только хороший контакт с токоподводящим проводом, но и наиболее надежное соединение нихромовой ленты внутри нагревателя со шпилькой. Электроизоляцию шпилек от металлического корпуса СКП снаружи выполняют слюдяные шайбы, а изнутри или набор слюдяных шайб.

При изготовлении контактных выводов по вариантам 1 и 2, применяется термопровод со стойкостью изоляции до 200°С. Исходя из электротехнических параметров электронагревателя, подбирается сечение провода. Плоские нагреватели, изготовленные с контактными выводами по Варианту 4, подсоединяются к питающему напряжению с помощью имеющегося разъема, он обеспечивает плотный контакт со стандартной розеткой шнура для отечественного электрочайника.
