Изготовление и продажа нагревателей (ТЭНов) любой конструкции и сложности: хомутовые, полухомутовые, секторные, плоские.
Полный производственный цикл услуг по переработке пластмасс. Дробление и грануляция полимеров, расфасовка.
За уралом
Мы - единственная компания за Уралом, изготавливающая ТЭНы под заказ!
Изготовление нагревателей электрических
Нагреватели (ТЭНы) любого исполнения с заданными параметрами!
Сроки изготовления
Быстрота исполнения - Ваш заказ будет выполнен в ближайшие сроки!
Качество электронагревателей
Качество, проверенное годами. Нам доверяют уже более 10 лет!
Низкие цены на ТЭНы
Гибкая ценовая политика. Мы - производители, а не посредники!
Электронагреватель типа ХН из слюдопласта
Нагреватель электрический (ТЭН) хомутовый - изготовление по параметрам заказчика
Электронагреватель типа ХН на основе керамики
Изготовление керамических нагревателей ХН под заказ
Электронагреватель типа ПХН
Нагреватель электрический полухомутоый - изготовление по параметрам заказчика
Электронагреватель типа СКП
Нагреватель электрический (ТЭН) секторный плоский различных параметров
Переработка пластмасс
Дробление, агломерация, грануляция, расфасовка по мешкам, оборудование для переработки
Продажа комплектующих
Электротехническая керамика (электрические колодки, многоканальная керамика), термостойкий кембрик.

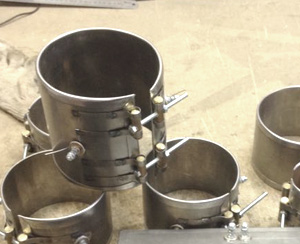

Хомутовые и полухомутовые электрические нагреватели (XH)

Xомутовые или кольцевые электронагреватели (XН) применяются для нагрева шнека экструдера, сопел, пресс-форм, трубопроводов, клеевых агрегатов и используются в качестве комплектующих в промышленных установках, электропечах и других нагревательных приборах.

Конструкция хомутовых нагревателей

Конструктивно хомутовый электронагреватель представляет собой корпус из листового черного, медного, или нержавеющего металла толщиной 0,5 мм, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента).

Спираль наргевательного элемента изолирована друг от друга и от корпуса при помощи изоляционного материала (слюдопласт, миканит, керамика). Хомутовый электронагреватель изготавливается по техническому заданию заказчика, в соответствии с геометрическими и электротехническими параметрами заказчика (диаметр, ширина, мощность, напряжение, тип крепления, тип электрических выводов, а также наличие технологических отверстий под крепеж или термопару и др.).

Изготовление хомутовых нагревателей

Наша компания изготавливает хомутовые нагреватели различного назначения с различными параметрами в полном соответствии с требованиями заказчика. Сроки выполнения проекта (изготовления хомутовых нагревателей на заказ) согласуются с заказчиком.

Конструктивные параметры наргевателя хомутового (ХН)


D – диаметр, H – ширина, S — толщина

Контактные выводы наргевателя могут быть выполнены следующим образом:

  • гибкие провода в термостойкой или иной изоляции;
  • резьбовые стержни;
  • разъем (под розетку шнура для чайника или иную требующуюся).

Размеры хомутового нагревателя:

  • размеры диаметра – от 25 до 750 mm
  • размеры ширины – от 30 до 400 mm
  • размеры толщины:
    - при слюдопластовой изоляции от 3 до 5 мм
    - при керамической изоляции от 10 до 15 мм

Обозначения хомутовых нагревателей

Пример условного обозначения хомутовых электронагревателей приведен ниже:

  • Корпус хомутового электронагревателя выполняется негерметичным.
  • В корпусе ХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
  • Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см2 (расчет ведется только по поверхности, контактирующей с нагреваемой средой).
  • Максимальная температура нагреваемой среды – 300°С.
У Вас есть Вопросы? Свяжитесь с нами!


Для заказа продукции воспользуйтесь бланком заказа.
