Полухомутовые электрические нагреватели (ПХН)

применяются для нагрева пресс-форм, шнека и используются в качестве комплектующих в промышленных установках, термопластавтоматах, грануляторах, экструдерах и других нагревательных приборах.

Конструкция полухомутовых нагревателей

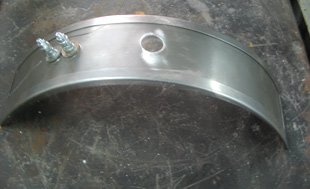

Конструктивно полухомутовый электронагреватель представляет собой корпус из листового черного, медного, или нержавеющего металла толщиной 0,5 мм, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента).

Спираль наргевательного элемента изолирована друг от друга и от корпуса при помощи изоляционного материала (слюдопласт, миканит, керамика). Хомутовый электронагреватель изготавливается по техническому заданию заказчика, в соответствии с геометрическими и электротехническими параметрами заказчика (диаметр, ширина, мощность, напряжение, тип крепления, тип электрических выводов, а также наличие технологических отверстий под крепеж или термопару и др.).

Изготовление полухомутовых нагревателей

Наша компания изготавливает полухомутовые нагреватели различного назначения с различными параметрами в полном соответствии с требованиями заказчика. Сроки выполнения проекта (изготовления полухомутовых нагревателей на заказ) согласуются с заказчиком.

Конструктивные параметры наргевателя полухомутового (ПХН)

Контактные выводы наргевателя могут быть выполнены следующим образом:

• гибкие провода в термостойкой или иной изоляции;
• резьбовые стержни;
• разъем (под розетку шнура для чайника или иную требующуюся).

Размеры хомутового нагревателя:

• размеры диаметра – от 25 до 750 mm
• размеры ширины – от 30 до 400 mm
• размеры толщины:
  - при слюдопластовой изоляции от 3 до 5 мм
  - при керамической изоляции от 10 до 15 мм

Обозначения полухомутовых нагревателей

Пример условного обозначения полухомутовых электронагревателей приведен ниже:

• Корпус полухомутового электронагревателя выполняется негерметичным.
• В корпусе ПХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
• Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см² (расчет ведется только по поверхности, контактирующей с нагреваемой средой).
• Максимальная температура нагреваемой среды – 300°С.
