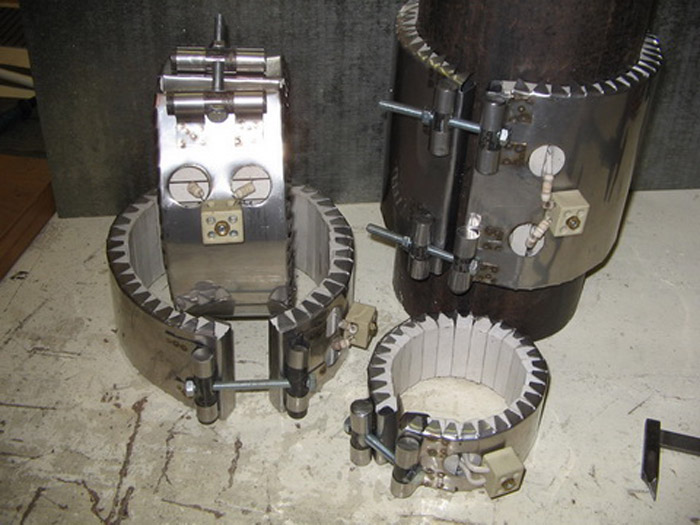

Керамические хомутовые электрические нагреватели (XH)

Керамические хомутовые электронагреватели (XН) применяются для нагрева шнека экструдера, сопел, пресс-форм, трубопроводов, и используются в качестве комплектующих в промышленных установках, электропечах и других нагревательных приборах.

Конструкция хомутовых нагревателей

Конструктивно хомутовый электронагреватель представляет собой корпус из листового черного, медного, или нержавеющего металла толщиной 0,5 мм , внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента).

Нагреватель собран из многоканальных керамических колодок. Хомутовый электронагреватель изготавливается по техническому заданию заказчика, в соответствии с геометрическими и электротехническими параметрами заказчика - диаметр, ширина, мощность, напряжение, тип крепления, тип электрических выводов, наличие технологических отверстий под крепеж или термопару.

Конструктивные параметры нагревателя керамического хомутового (ХН)

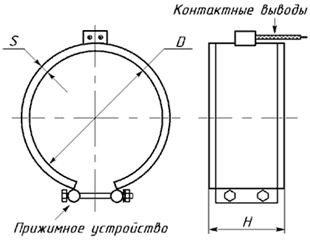

D – диаметр, H – ширина, S — толщина

Контактные выводы наргевателя могут быть выполнены следующим образом:

гибкие провода в термостойкой или иной изоляции;
резьбовые стержни;
разъем (под розетку шнура для чайника или иную требующуюся).

Размеры хомутового нагревателя:

размеры диаметра – от 25 до 750 mm
размеры ширины – от 30 до 400 mm
размеры толщины:
- при керамической изоляции oт 10 мм
- при керамической изоляции от 10 до 15 мм

По согласованию с Заказчиком возможно изготовление электронагревателей типа ХН с иными требующимися конструктивными элементами и геометрическими параметрами.

Обозначения хомутовых нагревателей

Пример условного обозначения хомутового электронагревателя приведен ниже:

Корпус хомутового электронагревателя выполняется не герметичным.
В корпусе ХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
Максимально допустимая удельная поверхностная нагрузка – 6 Вт/см² (расчет ведется только по поверхности, контактирующей с нагреваемой средой).
Максимальная температура нагреваемой среды – 300°С.
